アニール曲げチューブ



【型式選定】 ※三次元形状等の製作も承ります。

①②-③×④×⑤　　(例：　Ｌ3/4-300×300)

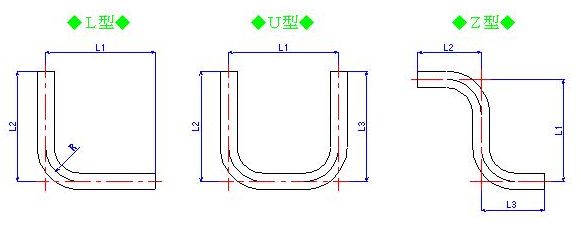

①形状

　　　　　　　　　　②チューブサイズ

Ｌ Ｌ型形状 6 6×4
Ｕ Ｕ型形状 10 10×8
Ｚ Ｚ型形状 12 12×10
19 19×16
　チューブ長さ 25 25×22
③ Ｌ1寸法(㎜) 1/4 1/4"×5/32"
④ Ｌ２寸法(㎜) 6.3 1/4"×4.35
⑤ Ｌ３寸法(㎜) 3/8 3/8"×1/4"
※ご指定ください(⑤はU・Zのみご指定ください) 1/2 1/2"×3/8"
3/4 3/4"×5/8"
1 1"×7/8"



                                                                 L型チューブ　標準在庫品

    サイズ表

型式 ﾁｭｰﾌﾞ外径 R

L1・L2

 型式 ﾁｭｰﾌﾞ外径 R

L1・L2

Ｌ1/4-300×300 6.3 10 300 Ｌ3/4-300×300 19.05 45 300
Ｌ1/4-400×400 400 Ｌ3/4-400×400 400
Ｌ1/4-500×500 500 Ｌ3/4-500×500 500
Ｌ3/8-300×300 9.5 15 300 Ｌ1-300×300 25.4 55 300
Ｌ3/8-400×400 400 Ｌ1-400×400 400
Ｌ3/8-500×500 500 Ｌ1-500×500 500
Ｌ1/2-300×300 12.7 25 300 　 　 　 　
Ｌ1/2-400×400 400
Ｌ1/2-500×500 500

                                                   【最小曲げ半径・寸法公差】　※記載の数値は参考です。

チューブサイズ

1/4"

3/8"

1/2"

 3/4" 1"
最小曲げ半径 10R 15R 20R 40R 45R
最小Ｌ1寸法（U・Z） 50 80 80 120 160
エル部扁平率（以上） 85% 85% 85% 85% 85%
エル部肉厚（以上） 0.9㎜ 1.3㎜ 1.3㎜ 1.3㎜ 1.3㎜
角度 ±5° ±5° ±5° ±5° ±5°

　　　

　　【ヒートサイクル試験】※弊社独自の試験です。参考にしてください。

試験型式 数量 20～200℃（10サイクル）後、確認
L1/4-200×200 3 　　Ｒ部変形なし
Ｌ3/8-200×200 3 　　Ｒ部変形なし
Ｌ1/2-200×200 3 　　Ｒ部変形なし
Ｌ3/4-200×200 3 　　Ｒ部変形なし
Ｌ1-200×200 3 　　Ｒ部変形なし
