フレキチューブ/TX

※ペンニットー株式会社製です。

　　　

　　　　　　　　　

      【型式選定】 ※両端、ＰＦＡﾁｭｰﾌﾞ溶接、各種継手施工等も承ります。

TX①-②-③-④   （例：TX1/2-500）

　　　　　　　　　　　　　　　　　①　　呼称ｻｲｽﾞ(ｲﾝﾁ)をご指定ください。

　　　　　　　　　　　　　　　　　②・③　ｽﾄﾚｰﾄ部の各種施工があればご相談ください。

　　　　　　　　　　　　　　　　　④　全長(㎜)をご指定ください。

特徴　 　●材質　PTFE

 　　　　　●耐熱260℃まで使用できます。

　　　　　 ●波形状はヘリカル (螺旋状）です。

　　　　　 ●液溜まりの少ない形状です。

　　　　　 ●1/4”～4”までの12サイズが提供できます。

　　　　　 ●最長30mまでの長尺品が提供できます。

　　　　　 ●波形部を加工するこことで任意の長さが作れます。

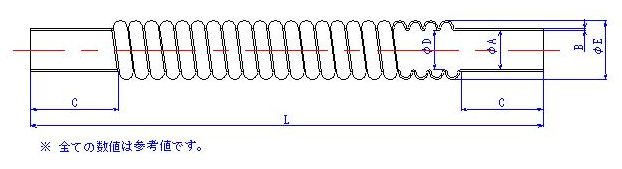

呼称 ストレート部 波形部

最小曲げ

 破裂圧力
サイズ 内径 肉厚 長さ 最小内径 最大外径 半径 （室温）
A B C D E R MPa
1/4” 5.50 0.38 20 4.7 8.0 12.7 1.23
3/8” 9.53 0.51 25 7.8 11.2 22.2 1.10
1/2” 12.70 0.51 25 10.9 14.6 31.8 0.82
5/8” 15.88 0.61 30 15.6 19.6 38.1 0.82
3/4” 19.05 0.64 30 18.2 23.1 50.8 0.69
1” 25.40 0.76 40 25.1 31.2 56.5 0.62
1-1/4” 31.75 0.89 - 29.2 40.7 69.9 0.59
1/1/2” 38.10 1.02 - 35.8 48.6 76.2 0.55
2” 50.80 1.09 - 49.6 62.3 108.0 0.45
2/1/2” 63.50 1.57 - 62.7 80.9 127.0 0.52
3” 76.20 1.57 - 74.6 95.3 177.8 0.43
4” 101.60 1.57 - 100 120.7 228.6 0.32

                                                                   【注意事項】
                                                                      ①TXは波形部のみの販売となります。ｽﾄﾚ-ﾄ部は加工にて製作します。
                                                                      ②ｽﾄﾚ-ﾄ部の長さ(C寸法)は参考値となります。ご指示ください。
                                                                      ③ｽﾄﾚ-ﾄ部寸法(A、B寸法)はｽﾄﾚ-ﾄ加工した場合の参考値です。
