フレキチューブ/ＣＴ
※ペンニットー株式会社製です。
|
【型式選定】※両端、ＰＦＡﾁｭｰﾌﾞ溶接、各種継手施工等も承ります。
|
|
特徴 |
●材質PFA |
|
|
|
|
|
|
|
|
|
|
|
●耐熱150℃まで使用できます。 |
|
|
|
|
|
|
| ||
|
|
●波形状はマニュアル(単独山)状です。 |
|
|
|
|
|
| |||
|
|
●波形部の長さを約50％に縮めたり、約140％まで伸ばせます。 |
|
|
| ||||||
|
|
●曲げ半径が小さく(内径の約1/4)、内径も殆ど変化しません。 |
|
|
| ||||||
|
|
●曲げ半径が小さく配管の自在性に優れています。 |
|
|
|
| |||||
|
|
●0.133Pa（10⁻³Torr）の真空下で使用できます。 |
|||||||||

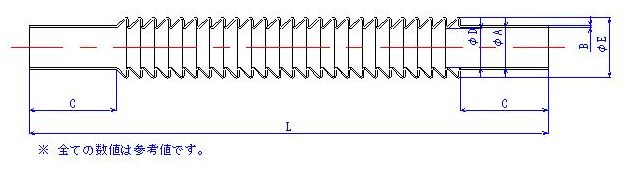

| 呼称 | ストレート部 | 波形部 | 最小曲げ | 破裂圧力 | |||
| サイズ | 内径 | 肉厚 | 長さ | 最小内径 | 最大外径 | 半径 | （室温） |
| A | B | C | D | E | R | MPa | |
| 1/4” | 6.0 | 0.41 | 19 | 5.5 | 9.4 | 1.6 | 1.24 |
| 3/8” | 9.2 | 0.55 | 25 | 8.5 | 14.0 | 2.4 | 1.18 |
| 1/2” | 12.1 | 0.68 | 25 | 11.0 | 18.2 | 3.2 | 0.96 |
| 5/8” | 15.5 | 0.73 | 25 | 14.5 | 22.7 | 4.1 | 1.00 |
| 3/4” | 18.7 | 0.78 | 38 | 17.4 | 26.6 | 1.8 | 0.88 |
| 1” | 24.8 | 0.93 | 50 | 23.0 | 34.5 | 6.4 | 0.84 |
| 1-1/4” | 31.2 | 0.93 | 50 | 29.3 | 41.4 | 7.9 | 0.67 |
| 1/1/2” | 37.4 | 0.97 | 50 | 35.2 | 48.8 | 9.6 | 0.57 |
| 2” | 50.1 | 1.10 | 50 | 47.2 | 64.5 | 12.7 | 0.48 |
| 全長 | ft | 0.5 | 1 | 1.5 | 2 | 3 | 4 |
| L | mm | 下記 | 305 | 458 | 610 | 915 | 1220 |
| 全長 | ft | 5 | 6 | 7 | 8 | 10 | 12 |
| L | mm | 1525 | 1830 | 2135 | 2440 | 3050 | 3660 |
| サイズ（Half長さ） |
全長 |
ｽﾄﾚｰﾄ部 |
波形部 |
ｽﾄﾚｰﾄ部 |
| 1/4” |
171 |
19 |
133 |
19 |
| 3/8”・1/2”・5/8” |
177 |
25 |
127 |
25 |
|
3/4” |
190 |
38 |
144 |
38 |
|
1”・1-1/4”・1-1/2"・2” |
200 |
50 |
100 |
50 |
※ すべての数値は参考値です。
